/* FILE :sh7125.c */
/* DATE :Thu, Jul 29, 2010 */
/* DESCRIPTION :Main Program */
/* CPU TYPE :SH7125 */
/* */
/* This file is generated by Renesas Project Generator (Ver.4.16). */
/* */
/*************************************************************************/
//#include "typedefine.h"
#include "iodefine.h"
#ifdef __cplusplus
//#include <ios> // Remove the comment when you use ios
//_SINT ios_base::Init::init_cnt; // Remove the comment when you use ios
#endif
void main(void);
#ifdef __cplusplus
extern "C" {
void abort(void);
}
#endif
void main(void)
{
CPG.FRQCR.BIT.IFC = 1; // Iφ / 4 = 50MHz
CPG.FRQCR.BIT.BFC = 3; // Bφ / 2 = 25MHz
CPG.FRQCR.BIT._PFC = 3; // Pφ / 2 = 25MHz
CPG.FRQCR.BIT.MPFC = 3; // MPφ / 2 = 25MHz
/* SCI0 Module Stanby Mode Disable */
STB.CR3.BIT._SCI1 = 0;
/* PIN設定 */
PFC.PEIORL.BYTE.L = 0xFF;
PFC.PACRL2.BIT.PA4MD = 1; // TXD1 Output
PFC.PACRL1.BIT.PA3MD = 1; // RXD1 Input
/* SCI設定 */
SCI1.SCSMR.BIT.CA = 0; // 調歩同期式
SCI1.SCSMR.BIT.CHR = 0; // 8 Bit Data
SCI1.SCSMR.BIT._PE = 0; // Perity Disable
SCI1.SCSMR.BIT.STOP = 0; // 1 Stop Bit
SCI1.SCSMR.BIT.MP = 0; // Multi Prosessor Mode Disable
SCI1.SCSMR.BIT.CKS = 0; // Not Frequency Divided
SCI1.SCBRR = 19; // 38400bps
SCI1.SCSCR.BIT.TIE = 1; // Send Data Empty Interrupt Enable
SCI1.SCSCR.BIT.RIE = 1; // Receive Data Empty Interrupt Enable
SCI1.SCSCR.BIT.TE = 1; // Send Enable
SCI1.SCSCR.BIT.RE = 1; // Receive Enable
SCI1.SCSCR.BIT.TEIE = 1; // Send End Interrupt Enable
while( !SCI1.SCSSR.BIT.TDRE )
{
PE.DRL.BYTE.L = 0xFF;
}
SCI1.SCTDR = 'A';
SCI1.SCSSR.BIT.TDRE = 0;
while( 1 );
}
#ifdef __cplusplus
void abort(void)
{
}
#endif

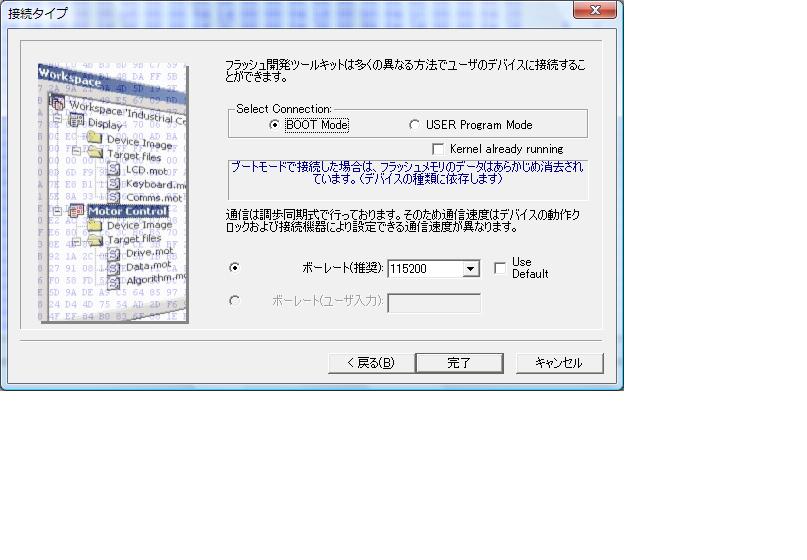

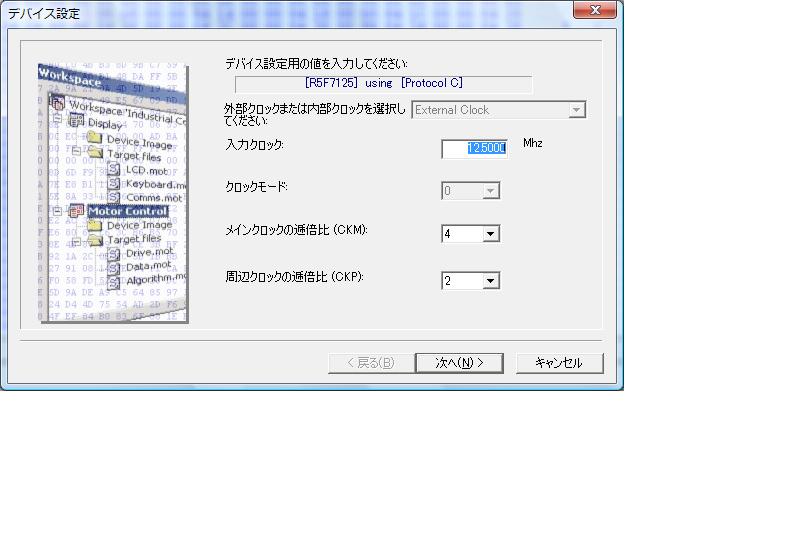

FDTの設定は以下の通りにする．

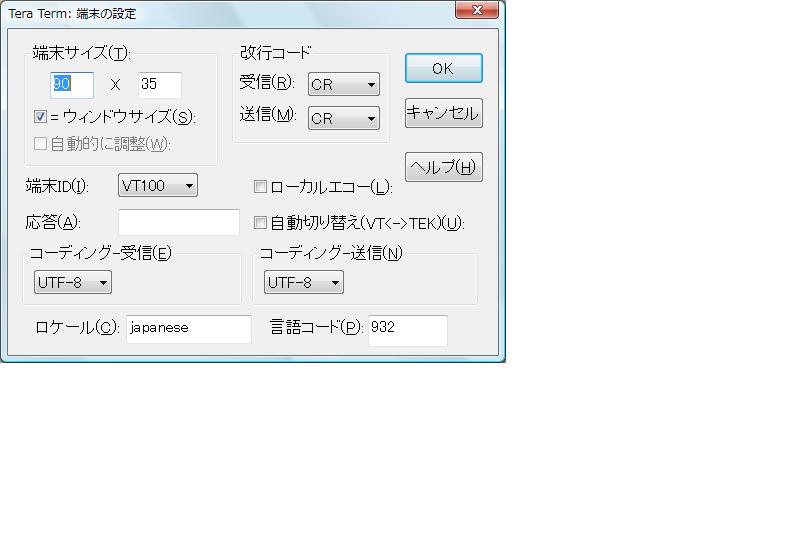

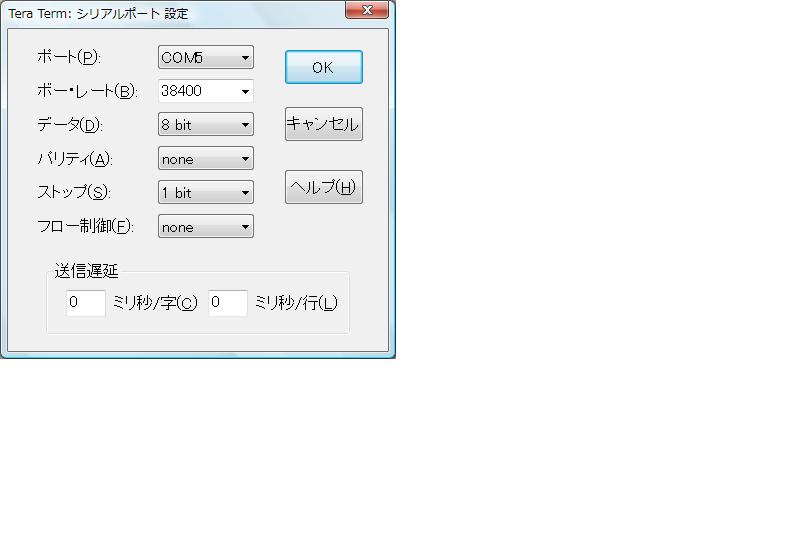

TeraTermの設定も以下のようにする．

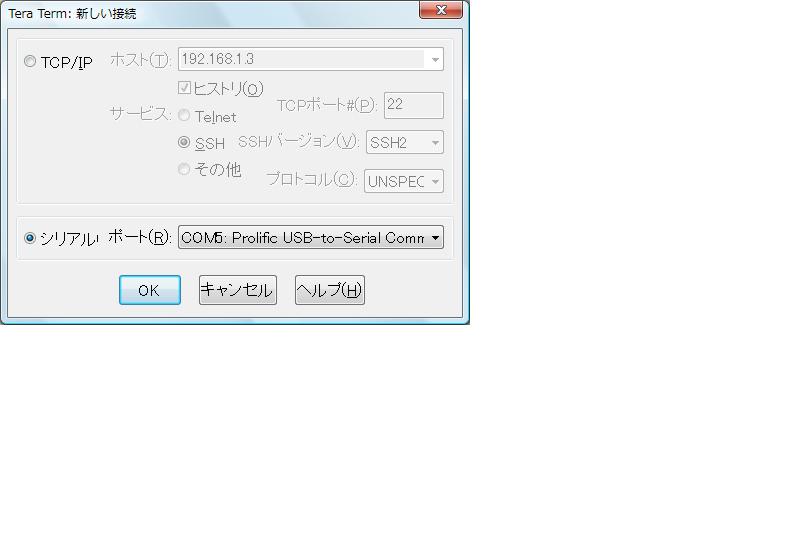

2個目のはあまり関係がないかも．
TeraTermで上の設定は保存することができる．ただし，最初にポートを指定してあげる必要がある．
